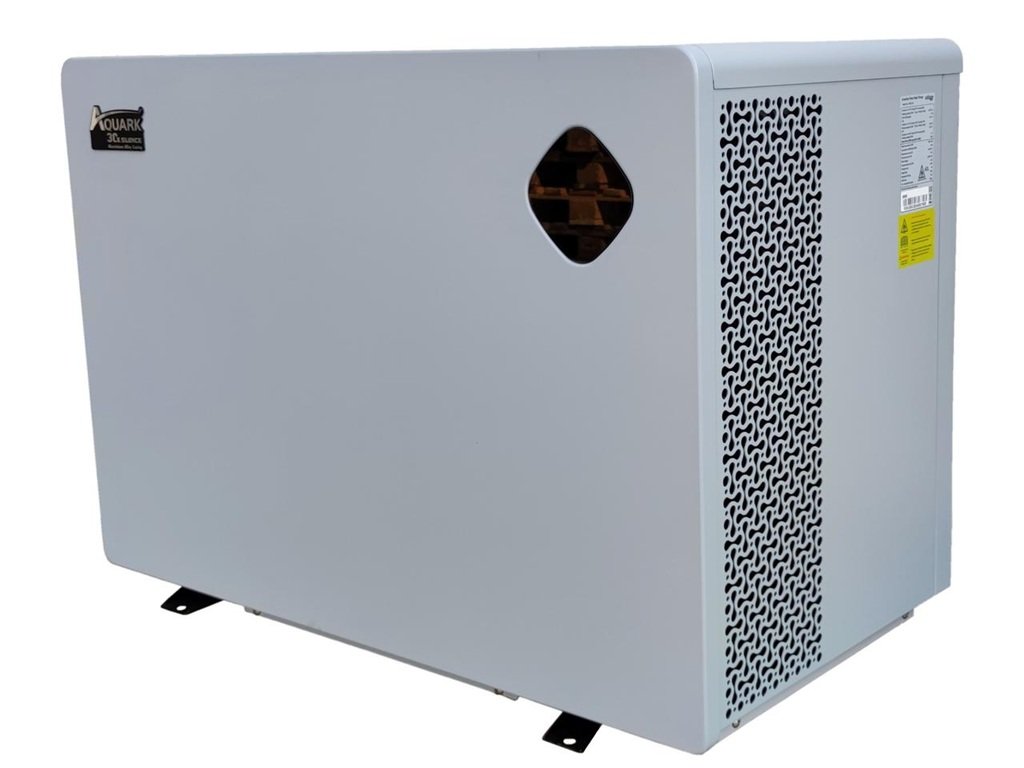

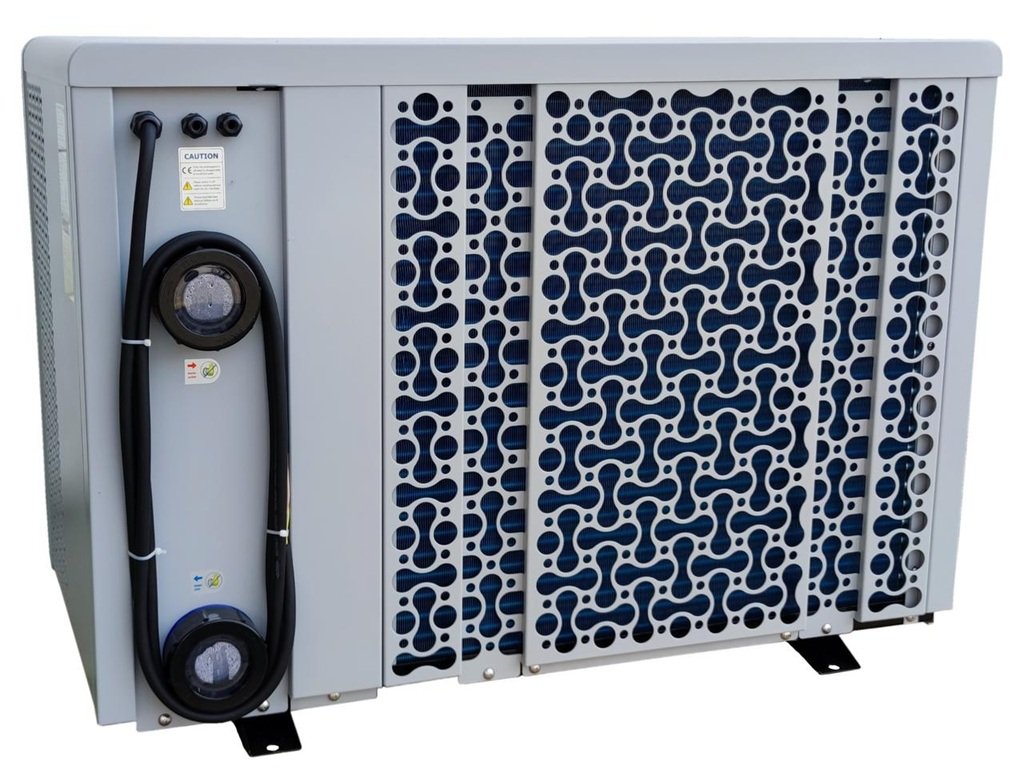

AQUARK Tepelné čerpadlo INVERTOR Mr.SILENCE |30| 14,5 kW

Tepelné čerpadlo Mr. Silence s dvojitým rotačným Mitsubishi DC kompresorom je svojim nadčasovým jednoduchým dizajnom a maximálnou úsporou skvelá alternatíva na ohrev vody v bazénoch.

Je výnimočne tiché - priemerná hlučnosť 36,4dB na vzdialenosť 1m a naviac disponuje intuitívnym ovládaním či už na tepelnom čerpadle alebo pomocou aplikácie v smartphone. InverPad je najtichšia a najšetrnejšia invertorová technológia v bazénovom priemysle. Kombinuje jedinečný dizajn prúdenia vzduchu Aquark, ktorý eliminuje hlučnosť a zabezpečuje pre zákazníka najtichší výkon.

Vďaka chladivu R32, ktoré má hodnotu potenciálu globálneho otepľovania (GWP) iba 32%, šetrí životné prostredie. Na udržiavanie teploty vody v bazéne počas 95% kúpacej sezóny, Mr. Silence beží na 50% kapacity, aby sa dosiahla najvyššia úspora energie a najtichší chod.

Krycia plachta je súčasťou balenia.

Tepelný výkon pri: vzduch 27°C / voda 27°C / vlhkosť 80%
→ Tepelný výkon: 14,5 kW
→ COP: 20,0 ~ 7,2
→ COP pri 50% výkone: 14,8

Tepelný výkon pri: vzduch 15°C / voda 26°C / vlhkosť 70%
→ Tepelný výkon: 9,6kW
→ COP max: 8,5

Vďaka inteligentnej aplikácii Wi-Fi môžete Mr. Silence sledovať alebo ovládať kedykoľvek a kedykoľvek.

Vylepšený ovládač poskytuje jednoduchú obsluhu s pokročilým monitorovaním údajov. Kombinuje tiež celopanelové tvrdené sklo a citlivé zadné osvetlenie pre vysoko sofistikovaný vzhľad.

TECHNICKÉ ÚDAJE:
→ Model: MPXC140
→ pre bazény: 30-55m3
→ odporúčaný prietok: 3-4m3/h
→ príkon: 0,23 - 1,88kW
→ napájanie: 230V
→ menovitý prúd: 1,00 - 8,17A
→ prívodný kábel: 3x2,5mm
→ hlučnosť: 36,4 (na 1m)
→ pripojenie: D50
→ prevádzková teplota vzduchu: -20°C až 43°C
→ rozmery: 890 x 440 x 658 mm
→ záruka na kompresor a výmenník 12 rokov
